GSM-3M2(遠程無線數據接口)

一． 用途

主要用于變壓器的防盜和防竊電及高壓線的防盜割。

二． 特點及功能

1、 利用移動GSM短信網絡完成竊電報警信息的發送和功能控制。
2、 可手機接收?qǐng)?bào)警，亦可計算機接收?qǐng)?bào)警。
3、 報警功能：可對現場計量裝置情況報警。如：計量箱開啟，斷電，缺相，等。
4、 恢復供電報警：斷電后重新來電。
5、 遠程監聽功能。

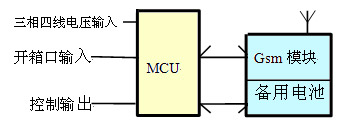

三． 裝置內部原理結構

四． 主要技術參數
1、 供電電源: 三相AC180-265V；功耗：3VA；
2、停電后利用備用電池可繼續工作24小時；
3、 接警距離：GSM覆蓋區域；
4、可設置5個接警手機卡號；

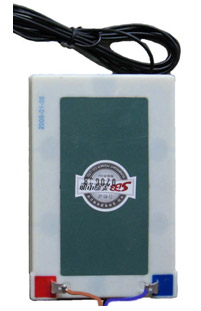

GSM-3C2灌溉用電力設施防盜裝置

  GSM-3C2灌溉用電力設施防盜裝置是雙寶科技公司根據灌溉用電力設施的運行特點（用電季節性）研制的。該防盜裝置利用GSM網絡完成防盜信息的發送，用戶無需申請額外的無線信道資源，大大減少通信信道的維護量和使用費用。防盜裝置采用低功耗設計并外配蓄電瓶對裝置供電，停電后持續工作時間90天左右，解決長時間停電裝置的供電問題；另外亦可附加太陽能板作為輔助充電電源；（太陽能輔助電源易被破壞建議不采用）。配專用變壓器還可以對三相供電電壓進行監測并報警起到10KV線路防盜。另有多路開關量輸入，可以監測計量箱的非法開啟，變壓器開蓋破壞，變壓器房打開等報警。監聽功能可聽到現場聲音判斷現場情況。

性能參數
1．?dāng)嚯妶?bào)警：配用專用10KV/220V變壓器10KV線路斷電報警。
2．變壓器破壞報警：配用變壓器傳感器變壓器遭到破壞報警。
3．開箱報警：計量箱打開報警。
4．灌溉機房門報警：灌溉變壓器房打開報警。
5．電瓶充電提醒報警：配用12V14Ah蓄電瓶無交流供電90天。變壓器停電超過3個月無交流供電自動發短信提醒充電；如另外附加太陽能板作為輔助充電電源，基本保證不需變壓器交流充電而長期工作。
6．監聽：報警后可人工啟動監聽現場聲音。

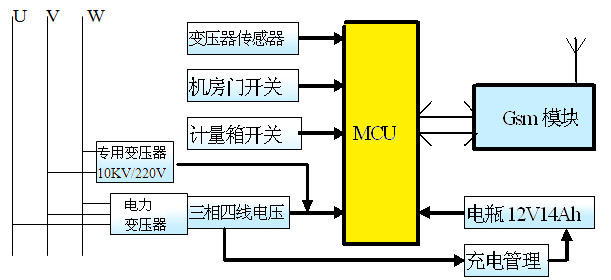

系統結構

工作原理

   MCU對報警監測信號進行實時監測,當有報警信號或故障信號時,單片機對信號進行處理,和GSM模塊通信,發出相應的短信息到設定的手機，設置的授權手機發短信指令給裝置即可進行操作（電池供電時裝置進入節能模式。只有有報警信息30分內可操作）交流供電經變壓器變換輸出工作電源和電池充電電源。配用12V14Ah蓄電瓶無交流供電90天。變壓器停電超過3個月無交流供電自動發短信提醒充電；只要將變壓器上電12小時即可將電池充滿。如另外附加太陽能板作為輔助充電電源，基本保證不需變壓器交流充電而長期工作。

訂貨須知

1、裝置基本配置為:GSM-3C2遠程無線防盜裝置一臺;安裝附件：吸盤天線、門磁開關傳感器、12V14Ah蓄電瓶、充電器、產品使用說明書一套。
2、其它選購配件：外附加太陽能板，變壓器螺絲傳感器類型等，需要訂貨時特別說明。
